钢轧辊埋弧堆焊的工艺过程包括：
① 钢轧辊进行表面堆焊前必须进行表面清理
② 经过表面清理的轧辊放入轧辊预热炉中经过一段时间的预热。

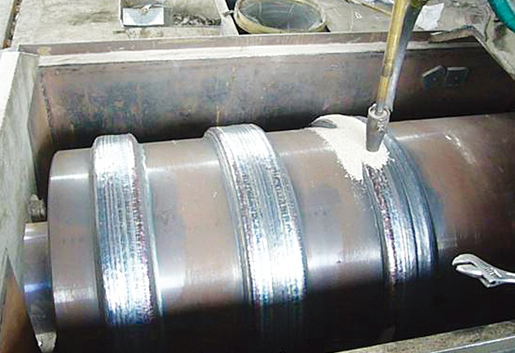

③ 在轧辊达到一定的温度后进行钢轧辊的自动埋弧焊堆焊

④ 对堆焊完成的轧辊进行堆焊层的外观质量的检验;
⑤ 对轧辊进行缓冷
⑥ 轧辊在使用前进行车削加工

⑴轧辊堆焊前的车削加工

为了保证轧辊堆焊层的质量，提高轧辊堆焊效率，在堆焊前必须做好轧辊的表面清理工作。堆焊前钢轧辊要进行适当的切削，目的是将轧槽表面上的裂纹、龟裂全部车除。对于无裂纹处，要除去工作表面的铁锈和油污，在车削中发现个别的深孔砂眼，需要用电钻或砂轮将砂眼钻深及扩大，并用手工电弧焊补焊。轧辊堆焊前车削加工的原则是消除轧辊表面的任何缺陷。
轧辊堆焊前车削加工的车削量，新轧辊应根据图纸的尺寸将轧辊直径车小8～12㎜，以保证堆焊后的轧辊工作表面处于堆焊层的第三层以上。
由于堆焊能使轧辊工作直径始终处于一个定值，这就改变了过去那种轧辊工作直径从最大直径、经过几次车削到最小直径的惯例。对轧辊工作直径的选定应根据轧钢机调整的方便，与轧辊孔型设计人员协商制定。
轧辊的轧槽在堆焊前车削加工中应考虑在堆焊过程中防止夹渣的问题。加工部分要求没有小于90°的锐角，以防液态金属和溶剂的流失。也不允许车削后的轧槽有较薄的部分。防止轧槽在堆焊过程中出现局部过热。

(2)轧辊堆焊后的缓冷、车削

轧辊堆焊后的冷却应当是缓慢又均匀的冷却，以使由于堆焊层金属收缩和加热不均匀引起的内应力最小。堆焊后轧辊的缓冷有以下几种方法：
① 装入缓冷坑。 简易的缓冷坑是在地面下用水泥砌一个坑，上面有绝热材料制成的盖。坑内一般可放入干燥的黄沙、石灰、稻草灰等。简易的缓冷坑如图所示
② 装入保温炉 有轧辊预热、保温炉的地方，利用轧辊加热后的炉子预热，并将堆焊完毕的轧辊装入炉内，随炉冷却。
堆焊后的轧辊应立即进行缓冷，冷却至100℃ 左右出炉（或出坑），然后进行机械加工。至于缓冷时间，主要是以轧辊的体积为依据。对于质量小于1.5t 的轧辊，缓冷时间应在12h 以上；对于质量在3t 以上的大轧辊，要求缓冷时间在40h 以上。
轧辊堆焊中由于采用了2Cr13、3Cr13、3CrW8V 等合金焊丝，堆焊后的切削加工时刀具极易磨损和受到破坏。因此，堆焊轧辊粗加工时，采用硬质合金刀具，磨刀时取负角约5°。机床转速约10r/min，吃刀量适当减少。堆焊轧辊的精加工一般没有问题，因为轧辊表面已经做过粗加工。对于合金钢堆焊层金属的车削，虽然有一些困难，但还是比较容易克服的

在轧制生产中，轧辊与所轧金属直接接触，使金属产生塑性变形，是轧机的主要变形工具。轧辊是轧机大型消耗性不见，在整个生产过程中轧辊因磨损而消耗的部分约占轧辊总重量的10%~20%，而大量的轧辊消耗是由于修复过程中局部缺陷而导致报废的。因此，如何提高轧辊的使用寿命，对轧辊进行修旧利废，成为降低产品成本的一个重要途径。
